Unidad del sistema de control hidráulico eléctrico/de la energía hydráulica equipada de la puerta de la inspección

 Sistema de control

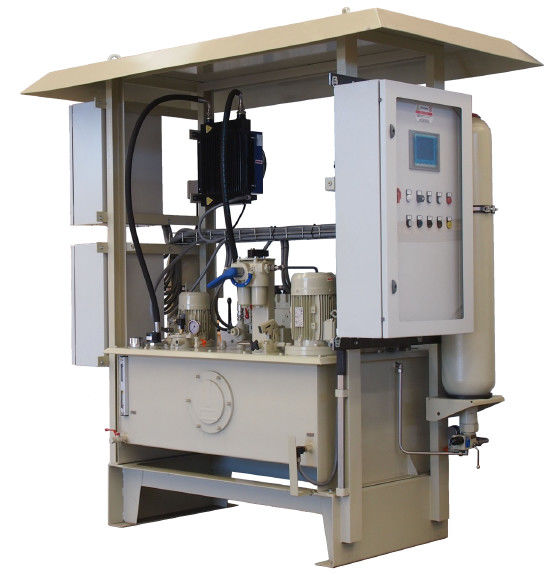

La unidad de la energía hydráulica se proporciona un tanque de acero conveniente para el servicio al aire libre capaz de recoger el volumen completo de aceite presente en el circuito. El tanque se equipa de la puerta de la inspección, respiradero con el filtro, 2 interruptores llanos, 1 interruptor de la temperatura, 1 indicador llano visual.

Dos grupos principales P1 y P2, cada uno de la motor-bomba cabido con un motor eléctrico, se proporcionan en el tanque; la bomba de dislocación fija puede entregar el flujo requerido en una presión de la barra 200.

Proporcionan un grupo de filtración/de condicionamiento compuesto por la bomba de dislocación fija P3, el filtro con el detector de obstrucción (DPS3) y el cambiador (r) con la fan pilotada por el termóstato interno a bordo.

Las funciones de las bombas principales son:

bomba activa del n° 1, mantener todas las válvulas de control en la posición cerrada/abierta o bajo control continuo.

bomba en modo espera del n° 1 que se activará en señal de alarma del interruptor de presión baja montado en el múltiple común de la entrega de la bomba

El flujo de la bomba es suficiente asegurar la época máxima del movimiento requerida en el modo de control para cada válvula sin la participación de la intervención del acumulador.

Cuatro interruptores de presión están instalados en el múltiple común de la entrega de los grupos de la motor-bomba, como sigue:

PS1 suministra “la señal de la presión del aceite bajo”

PS2 suministra “la señal de la presión del aceite mínima” (es decir planta fuera de servicio).

PS3 para la bomba activa

PS4 enciende la bomba activa





Un acumulador A1, insertado constantemente en el múltiple de la entrega, está instalado en la unidad de la energía hydráulica para conceder el cambio sin problemas de un grupo del motor/de la bomba el otro.

La válvula de desbordamiento VS3 controla la presión del aceite en el circuito primario.

Dos sellaron las válvulas de seguridad máximas de la presión VS1 y VS2 se montan en entregas de bomba.

Un filtro doble F proporcionado los detectores de obstrucción eléctricos DPS1-DPS2 está instalado en el mercado de la unidad de poder.

La unidad de la energía hydráulica se proporciona dos cajas terminales: primer se piensa para los cables de instrumento, segundo para los motores eléctricos.

Un acumulador (20 litros) ayuda a las bombas para el control y las acciones rápidas de las válvulas conectadas.

Las válvulas electromagnéticas para las medidas de urgencia y las válvulas proporcionales para el modo de control están instaladas en el cilindro hidráulico.





Opciones:

Sistema de calefacción

Acumulador (10 litros)

Válvula de descarga de presión para el acumulador con la certificación del PED

Bomba de mano

Primer aceite de relleno

Unidad de la carga y de prueba para los acumuladores

Gabinete con el PLC para la gestión de HPU (ninguna fuente de alimentación del solenoide)

Servocylinders con el solenoide incorporado y las válvulas proporcionales.
