Sistema de control hidráulico de HCP/sistema teledirigido de la válvula hidráulica de la industria

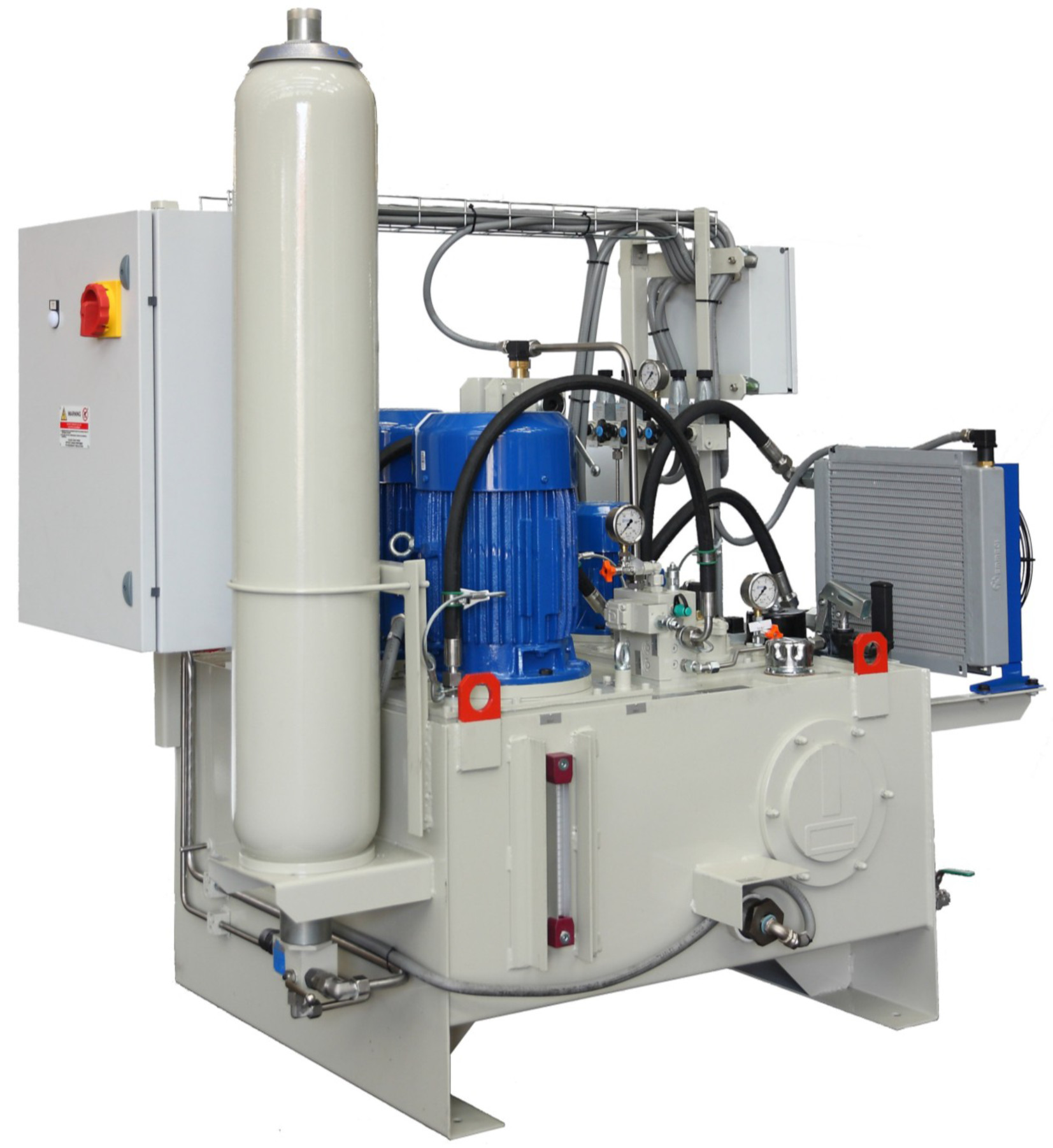

PANEL DE CONTROL HIDRÁULICO (HCP)



El panel de control para las válvulas de control consiste en:

Válvulas proporcionales del SV, suministradas los circuitos electrónicos incorporados

Válvulas electromagnéticas ENCENDIDO-APAGADO, de dos posiciones (EV), realizar medidas de urgencia

acumulador

El panel de control para la válvula ENCENDIDO-APAGADO consiste en:

Válvulas electromagnéticas ENCENDIDO-APAGADO, de dos posiciones (EV), realizar medidas de urgencia

acumulador

El tiempo de respuesta de válvulas ENCENDIDO-APAGADO se puede ajustar por separado por los dispositivos que estrangulan convenientes.

El circuito hidráulico se debe proporcionar las válvulas de puerta para permitir acciones del mantenimiento.

Se permiten los ciclos completos, cuando las bombas siguen siendo, en el plazo de 15 minutos de la parada de la bomba, debido a salidas.

Opciones:

Bomba de mano

Certificación de SIL 2 para las acciones del fracaso





El gabinete de control eléctrico se suministra un alimentador/un transformador redundantes para que los circuitos auxiliares (240 VAC 24 VDC), los pilotos, las lámparas, los contactores y cualquier otro componente necesario concedan la eficacia del equipo hidráulico del conjunto.

El gabinete, cabido con un fan (extractor) completo con el cartucho reemplazable, incluye un zócalo eléctrico auxiliar.

Fabricado según los estándares industriales, con el grado mínimo IP42 de la protección, contiene el sistema de control para que las válvulas electromagnéticas de la emergencia y 1 PLC manejen la unidad de la energía hydráulica, el panel de control y las señales del intercambio con la sala de control.

Los circuitos auxiliares se protegen por separado, incluso cuando es redundante (control de las bombas, fuente de alimentación del PLC y las válvulas proporcionales).

Entrada del cable de la parte inferior.

El cable máximo pasa del gabinete al panel de control aproximadamente 200 M.

La resistencia máxima de válvulas proporcionales suministra el cable 2 W.

Tamaños aproximados 1200 x 2000 (+ 100) x 600 milímetros.

Los pilotos y los botones siguientes se montan en el frente:

Luces:

Poder encendido

Alarma principal

Advertencia



Botones:

Emergencia

Reset de la alarma

Comienzo de las bombas

Parada de las bombas

Selector de la operación automática/manual.



FUNCIONES DE CONTROL DEL PLC

Los cilindros son manejados por un PLC, situado dentro del gabinete eléctrico. El PLC controla la posición de los cilindros según los puntos de ajuste transmitidos por la sala de control, y maneja señales del fracaso y de emergencia así como el cambio de la bomba.

El PLC se proporciona la exhibición y el teclado permitiendo comprobar los parámetros programados en sitio, y modificarlos cuando sea necesario.

El acceso a la modificación del parámetro es protegido por contraseña.
