Sistema de control hidráulico de la protección IP42/sistema de control hidráulico eléctrico

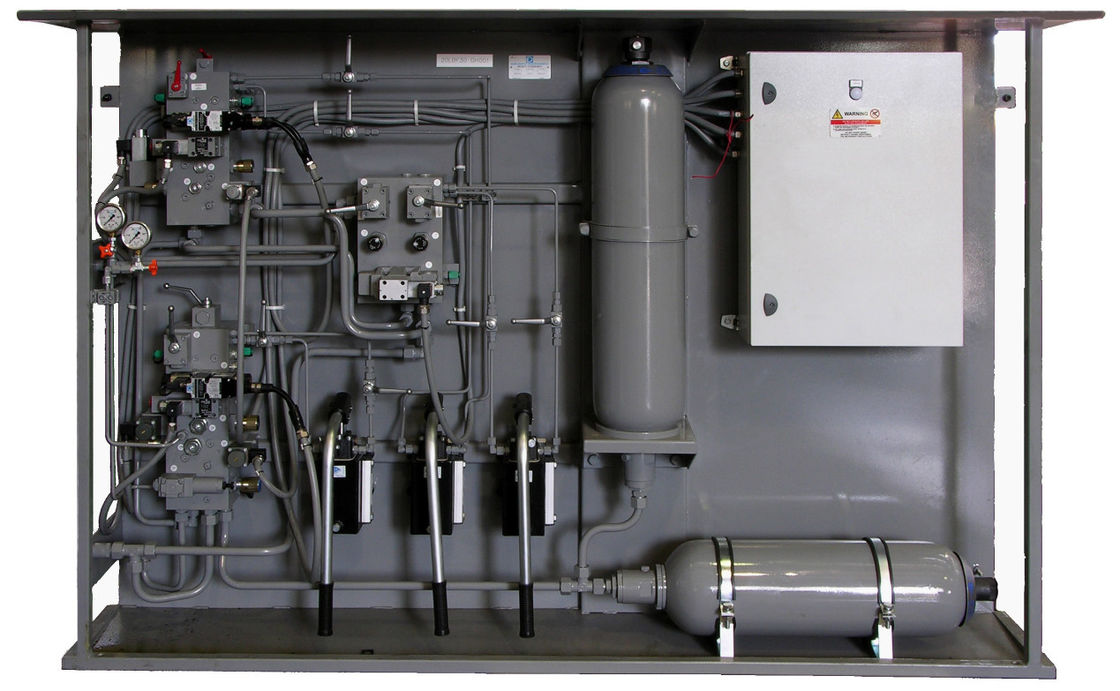

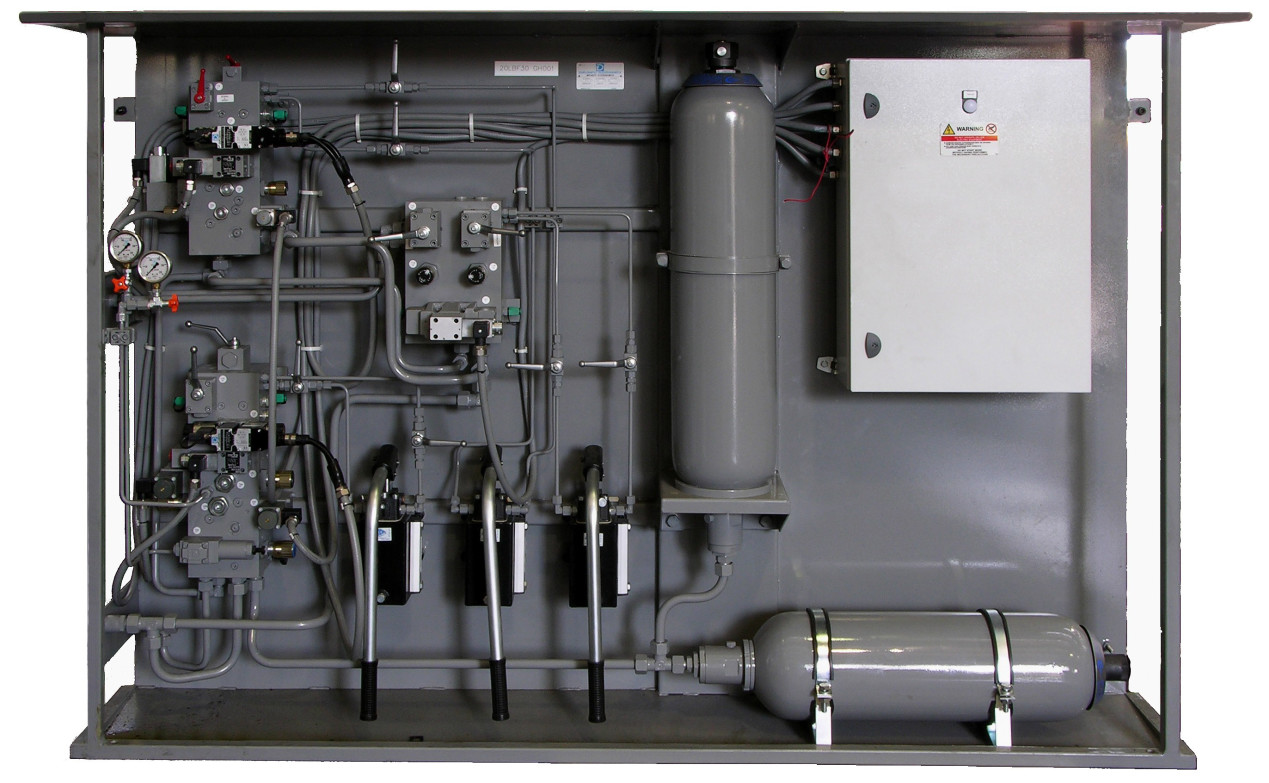

 PANEL DE CONTROL HIDRÁULICO (HCP)

El panel de control para las válvulas de control consiste en:

N° 2 válvulas proporcionales del SV (vapor y desuper. válvulas de control), suministradas los circuitos electrónicos incorporados

Válvulas electromagnéticas ENCENDIDO-APAGADO, de dos posiciones (EV), realizar las medidas de urgencia (abertura rápida < 1="" sec="">

acumulador

El HCP contiene también el análogo que coloca las tarjetas (las válvulas de vapor y válvulas desuperheating) para el control del movimiento en sistema de lazo cerrado.

El tiempo de respuesta de válvulas ENCENDIDO-APAGADO se puede ajustar por separado por los dispositivos que estrangulan convenientes.

El circuito hidráulico se debe proporcionar las válvulas de puerta para permitir acciones del mantenimiento.

Se permiten los ciclos completos, cuando las bombas siguen siendo, en el plazo de 15 minutos de la parada de la bomba, debido a salidas.

Opciones:

Bomba de mano

Válvulas ENCENDIDO-APAGADO para el closing rápido < 3="" sec="">

GABINETE DE CONTROL ELÉCTRICO

El gabinete de control eléctrico se suministra un alimentador/un transformador redundantes para que los circuitos auxiliares (240 VAC 24 VDC), los pilotos, las lámparas, los contactores y cualquier otro componente necesario concedan la eficacia del equipo hidráulico del conjunto.

El gabinete, cabido con un fan (extractor) completo con el cartucho reemplazable, incluye un zócalo eléctrico auxiliar.

Fabricado según los estándares industriales, con el grado mínimo IP42 de la protección, contiene el sistema de control para que las válvulas electromagnéticas de la emergencia y 1 PLC manejen la unidad de la energía hydráulica, el panel de control y las señales del intercambio con la sala de control.

El gabinete contiene también el análogo que coloca las tarjetas (las válvulas de vapor y válvulas desuperheating) para el control del movimiento en sistema de lazo cerrado.

Los circuitos auxiliares se protegen por separado, incluso cuando es redundante (control de las bombas, fuente de alimentación del PLC y las válvulas proporcionales).

Entrada del cable de la parte inferior.

El cable máximo pasa del gabinete al panel de control aproximadamente 200 M.

La resistencia máxima de válvulas proporcionales suministra el cable 2 W.

Tamaños aproximados 1200 x 2000 (+ 100) x 600 milímetros.

FUNCIONES DE CONTROL DEL PLC

El HPU es manejado por un PLC, situado dentro del gabinete eléctrico. El PLC maneja señales del fracaso y de emergencia así como el cambio de la bomba.

El PLC se proporciona la exhibición y el teclado permitiendo comprobar parámetros programados en sitio, y modificarlos si procede.

El acceso a la modificación del parámetro es protegido por contraseña.
